Ankara Paslanmaz Asit İndirme

Paslanmaz çelik asit indirme, korozyon direnci yüksek paslanmaz çelik levhalar üzerine kimyasal aşındırma yöntemiyle kalıcı ve son derece dayanıklı işaretleme yapılmasını sağlayan ileri düzey bir üretim tekniğidir. Ankara'da denizcilik, kimya endüstrisi, gıda işleme tesisleri ve dış mekan mimari uygulamaları için tercih edilen bu yöntem, aşırı çevre koşullarına karşı uzun ömürlü çözümler sunar. Paslanmaz çeliğin doğasındaki krom oksit pasif katmanı, hem malzemeye üstün korozyon direnci kazandırır hem de aşındırma sürecini diğer metallere göre daha zorlu hale getirir.

Paslanmaz Çelik Kaliteleri ve Malzeme Seçimi

Asit indirme işleminde kullanılan başlıca paslanmaz çelik kaliteleri arasında 304, 316 ve 430 sınıfları yer alır. AISI 304 kalite, yüzde 18 krom ve yüzde 8 nikel içeren östenitik paslanmaz çelik olup genel amaçlı uygulamalarda en yaygın tercih edilen sınıftır. AISI 316 kalite ek olarak yüzde 2-3 molibden içerir ve bu sayede deniz ortamı ile kimyasal maddelere karşı üstün direnç gösterir; denizcilik plakaları ve kimya tesisi etiketlerinde standart seçimdir. AISI 430 ferritik paslanmaz çelik ise nikel içermediği için maliyet avantajı sunar ancak korozyon direnci 304 ve 316 kalitelerinin gerisindedir. Levha kalınlıkları genellikle 0,5 mm ile 3 mm arasında seçilir. Yüzey bitirme seçenekleri ürünün nihai görünümünü belirler: 2B yüzey soğuk haddelenmiş mat görünüm sunar, dört numara fırçalanmış yüzey yönlü saten çizgiler içerir, sekiz numara ayna yüzey yüksek parlaklık sağlar ve boncuk kumlama yüzeyi homojen mat doku oluşturur. Her bir yüzey tipi aşındırma sonrasında farklı estetik sonuçlar ortaya koyar.

Aşındırma Kimyası ve Pasif Katman Zorluğu

Paslanmaz çelik aşındırma süreci, diğer metallere kıyasla daha agresif kimyasal koşullar gerektirir. Bunun temel nedeni yüzeydeki krom oksit pasif katmanıdır; bu katman birkaç nanometre kalınlığında olmasına rağmen kimyasal saldırıya karşı güçlü bir bariyer oluşturur. Aşındırıcı çözelti olarak 42 Baumé derecesinde demir üç klorür (FeCl3) ile yüzde 10 konsantrasyonunda hidroklorik asit (HCl) karışımı kullanılır. İşlem sıcaklığı 50°C civarında tutulur. Bu koşullarda 304 kalite paslanmaz çelik üzerindeki aşındırma hızı dakikada yaklaşık 15 mikrometredir; bu oran pirinç malzemenin aşındırma hızının yaklaşık yarısı kadardır. Daha yavaş aşındırma hızı, işlem süresini uzatır ancak daha kontrollü derinlik ayarlaması imkanı sağlar. Çözelti sıcaklığının ve konsantrasyonunun düşmesi aşındırma hızını dramatik biçimde azaltır, bu nedenle süreç parametrelerinin sürekli izlenmesi kritiktir.

Derin Aşındırma ve Fotoresist Seçenekleri

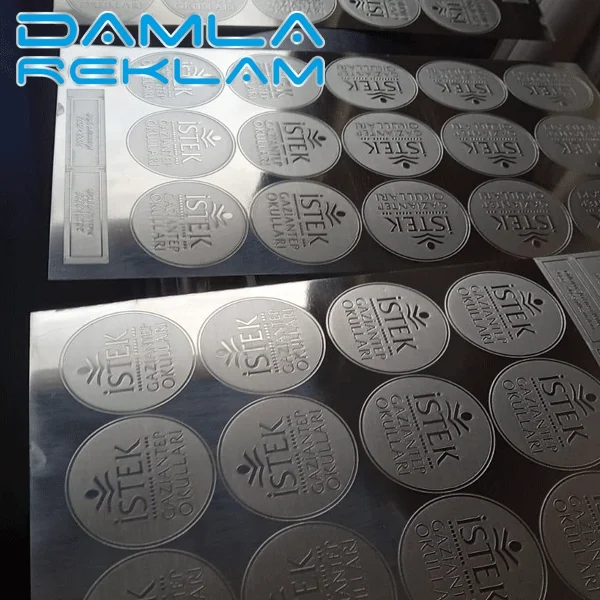

Paslanmaz çelik üzerinde derin aşındırma yapılması özel teknikler gerektirir. 0,5 mm derinliğe ulaşmak için çoklu aşındırma döngüleri uygulanır; her döngüde belirli bir süre aşındırma yapılır, ardından çözelti tazelenir ve yüzey kontrol edilir. Tek seferde derin aşındırma yapılması durumunda yan aşındırma (undercut) oranı kabul edilemez seviyelere ulaşabilir. Fotoresist seçimi aşındırma derinliğine göre belirlenir: derin aşındırma uygulamalarında 40-50 mikrometre kalınlığında kuru film fotoresist kullanılır çünkü uzun süreli kimyasal maruziyete dayanması gerekir. İnce detaylı ve sığ aşındırma çalışmalarında ise sıvı fotoresist daha yüksek çözünürlük sağlar. Alternatif bir yöntem olarak elektrokimyasal aşındırma tekniği de uygulanabilir; bu yöntemde doğru akım (DC) ve sodyum klorür (NaCl) elektroliti kullanılarak kimyasal atık üretmeden işaretleme yapılır. Elektrokimyasal yöntem özellikle çevre düzenlemelerinin sıkı olduğu tesislerde tercih edilmektedir.

Boya Dolgu ve Pasivizasyon İşlemi

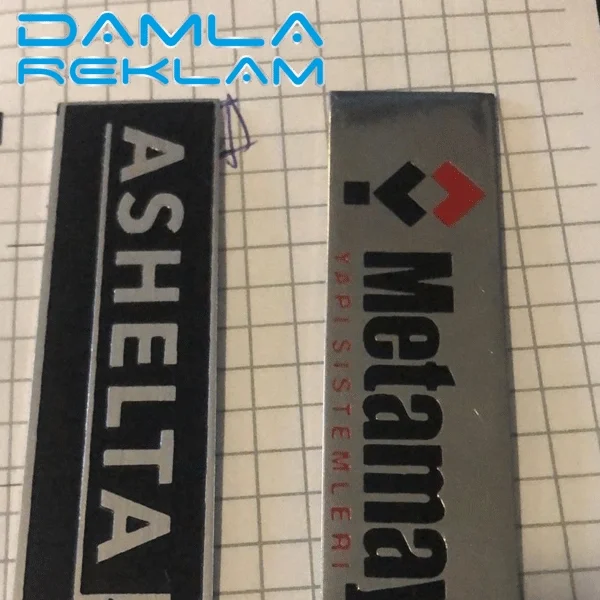

Paslanmaz çelik asit indirme ürünlerinde boya dolgu malzemesi olarak iki bileşenli epoksi boya tercih edilir. Epoksi boyanın kimyasal dayanımı, tek bileşenli boyalara göre çok daha yüksektir ve agresif ortamlarda uzun ömür sağlar. Dolgu sonrası parçalar kontrollü sıcaklıkta kürlenir. Aşındırma işlemi sırasında bozulan krom oksit pasif katmanının yeniden oluşturulması için pasivizasyon işlemi uygulanır. ASTM A967 standardına uygun olarak sitrik asit çözeltisinde pasivizasyon yapılır; bu işlem yüzeyde homojen ve kalın bir krom oksit tabakası oluşturarak korozyon direncini maksimum seviyeye çıkarır. Nitrik asit pasivizasyonu da alternatif olarak kullanılabilir ancak çevresel kaygılar nedeniyle sitrik asit yöntemi giderek daha fazla tercih edilmektedir.

Uygulama Alanları ve Aşırı Dayanıklılık

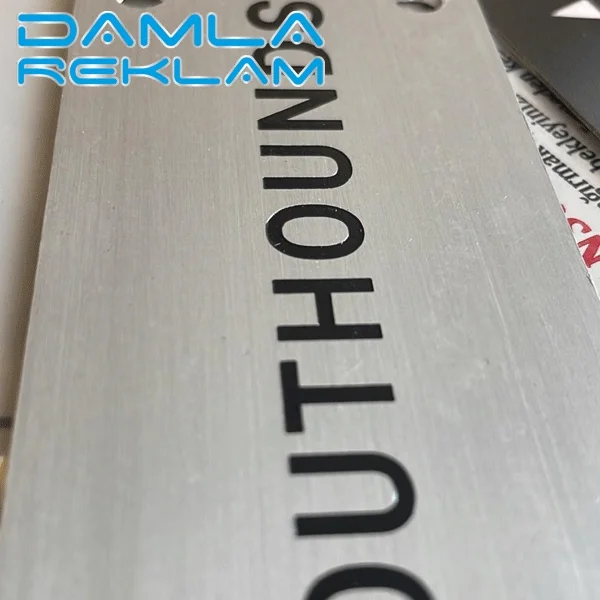

Paslanmaz çelik asit indirme ürünlerinin uygulama alanları, malzemenin aşırı dayanıklılık özellikleri sayesinde oldukça geniştir. Denizcilik sektöründe gemi ve tekne isim plakaları, ekipman kimlik etiketleri tuz spreyi testinde 1000 saatin üzerinde dayanım gösterir. Kimya endüstrisinde reaktör ve boru hattı tanımlama plakaları agresif kimyasallara karşı dirençlidir. Gıda işleme tesislerinde FDA uyumlu ekipman etiketleri hijyen standartlarını karşılar ve yıkama-dezenfeksiyon döngülerine dayanır. Tıbbi cihaz etiketleri sterilizasyon süreçlerine uyumludur. Dış mekan mimari tabelalar yağmur, kar, UV ışınımı ve sıcaklık değişimlerine yıllarca dayanır. Paslanmaz çelik asit indirme ürünleri eksi 200 derece ile artı 800 derece Celsius arasındaki sıcaklık aralığında performansını korur. Bu aşırı dayanıklılık özellikleri, paslanmaz çeliği en zorlu ortamlarda kalıcı işaretleme gerektiren uygulamaların vazgeçilmez malzemesi haline getirmektedir.
